สายการผลิต Geogrid แบบสองทิศทางคืออะไร และทำงานอย่างไร

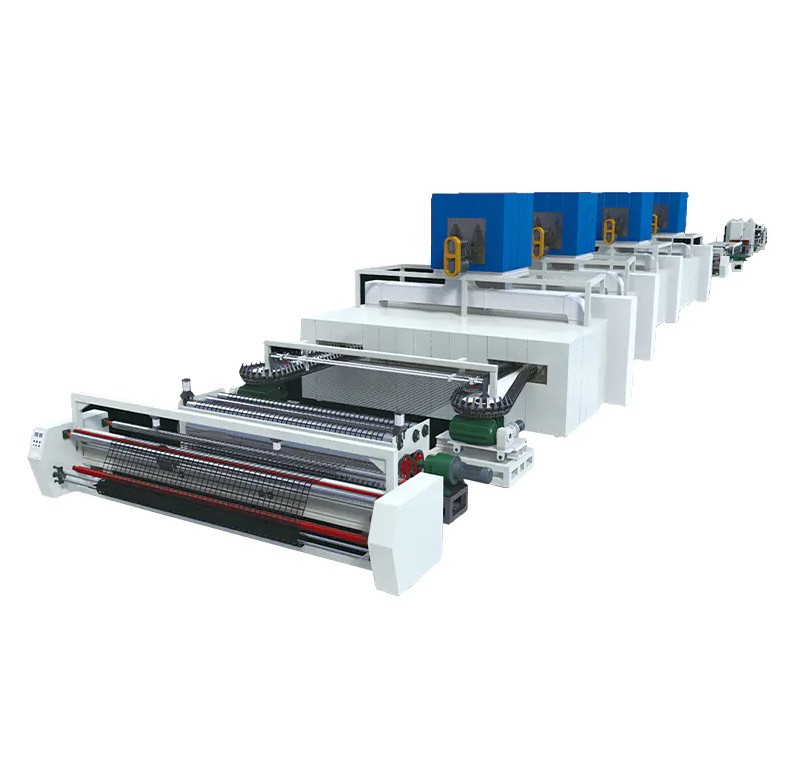

A สายการผลิต geogrid แบบสองทิศทาง เปลี่ยนแผ่นโพลีโพรพีลีน (PP) หรือโพลีเอทิลีน (PE) ให้เป็นวัสดุที่มีโครงสร้างเป็นตารางซึ่งมีความต้านทานแรงดึงสูงทั้งสองทิศทางผ่านกระบวนการยืดและเชื่อมอัตโนมัติ สายการผลิตนี้จะกำหนดคุณสมบัติทางกล ความเสถียรของมิติ และการใช้งานทางวิศวกรรมของ geogrid โดยตรง ทำให้เป็นรากฐานการผลิตที่ไม่สามารถทดแทนได้สำหรับการเสริมแรงถนน การบำบัดพื้นดินอ่อน และการป้องกันทางลาด

หลักการทางเทคนิคหลักและผังกระบวนการ

การอัดขึ้นรูปวัตถุดิบและการสร้างแผ่น

สายการผลิตเริ่มต้นด้วยการให้ความร้อนและการหลอมเม็ด PP หรือ PE ผ่านเครื่องอัดรีด จากนั้นจึงสร้างแผ่นที่สม่ำเสมอผ่าน T-die โดยทั่วไปอุณหภูมิการอัดขึ้นรูปจะถูกควบคุมระหว่าง 200°ซ และ 240°ซ โดยคงอัตราการไหลของของเหลว (MFR) ไว้ภายใน 1.5 ถึง 3.0 ก./10 นาที เพื่อให้แน่ใจว่ามีการจัดเรียงสายโซ่โมเลกุลอย่างเป็นระเบียบในแผ่นงาน ซึ่งเป็นการวางรากฐานสำหรับการยืดแกนสองแกนในภายหลัง

การเจาะและการยืดกล้ามเนื้อสองแกน

หลังจากการเจาะรูที่แม่นยำ แผ่นงานจะเข้าสู่เครื่องยืดแกนสองแกน อัตราส่วนการยืดตามยาวโดยทั่วไปมีตั้งแต่ 5 ถึง 8 ครั้ง ในขณะที่อัตราส่วนการยืดตามขวางมีตั้งแต่ 4 ถึง 6 ครั้ง . โดยควบคุมอุณหภูมิการยืดตัวภายใน 120°ซ ถึง 160°ซ โซ่โพลีเมอร์จะมีทิศทางสูงทั้งสองทิศทาง ทำให้เกิดโครงสร้างกริดที่มีคุณสมบัติเชิงกลที่ดีเยี่ยม ผลิตภัณฑ์ทั่วไปมีความต้านทานแรงดึงตามยาวของ 30 กิโลนิวตัน/เมตร ถึง 120 กิโลนิวตัน/เมตร และกำลังรับแรงดึงตามขวางของ 30 กิโลนิวตัน/เมตร ถึง 120 กิโลนิวตัน/เมตร .

การตั้งค่าความร้อนและการม้วน

โครง geogrid แบบยืดออกจะผ่านการตั้งค่าความร้อนเพื่อขจัดความเครียดภายใน โดยทั่วไปการตั้งค่าอุณหภูมิจะอยู่ระหว่างนั้น 140°ซ และ 170°ซ เป็นระยะเวลาหนึ่ง 2 ถึง 5 วินาที . จากนั้นจะผ่านลูกกลิ้งทำความเย็นเพื่อให้ได้อุณหภูมิห้องก่อนที่จะถูกม้วนตามความยาวที่กำหนดโดยเครื่องกรออัตโนมัติ สายการผลิตทั้งหมดทำงานด้วยความเร็ว 3 ถึง 8 เมตรต่อนาที ขึ้นอยู่กับข้อกำหนดของผลิตภัณฑ์และอัตราส่วนการยืดตัว

พารามิเตอร์ประสิทธิภาพหลักและการเปรียบเทียบการใช้งานทางวิศวกรรม

สถานการณ์ทางวิศวกรรมที่แตกต่างกันกำหนดข้อกำหนดด้านประสิทธิภาพที่แตกต่างกันอย่างมากบน geogrid แบบสองทิศทาง ตารางด้านล่างแสดงรายการการอ้างอิงข้อมูลจำเพาะผลิตภัณฑ์สำหรับฟิลด์การใช้งานทั่วไป:

ประสิทธิภาพที่ได้รับจากการอัพเกรดระบบอัตโนมัติในสายการผลิต

ทันสมัย สายการผลิต geogrid แบบสองทิศทางs ได้รับการควบคุมอัตโนมัติเต็มรูปแบบตั้งแต่การป้อนวัตถุดิบไปจนถึงการพันผลิตภัณฑ์สำเร็จรูป เมื่อเปรียบเทียบกับอุปกรณ์กึ่งอัตโนมัติแบบดั้งเดิม สายการผลิตรุ่นใหม่ประสบความสำเร็จอย่างมากในด้านต่อไปนี้:

• ประสิทธิภาพการผลิตเพิ่มขึ้นโดย 40% ถึง 60% โดยมีกำลังการผลิตถึงบรรทัดเดียวต่อปี 3,000 ถึง 5,000 ตัน
• ควบคุมความสม่ำเสมอของความหนาของผลิตภัณฑ์ภายใน ±0.05มม โดยมีการเปลี่ยนแปลงความต้านทานแรงดึงลดลงเหลือ ±3%
• อัตราการใช้วัตถุดิบดีขึ้นเกินคาด 95% ด้วยการรีไซเคิลขอบและนำกลับมาใช้ใหม่เกิน 90%
• การใช้พลังงานลดลงด้วย 20% ถึง 30% โดยมีการควบคุมการใช้พลังงานของผลิตภัณฑ์ต่อหน่วยที่ 350 ถึง 450 กิโลวัตต์ชั่วโมง/ตัน
• ความต้องการของผู้ปฏิบัติงานลดลงด้วย 50% มีเพียงเท่านั้น 2 ถึง 3 ช่างเทคนิคที่จำเป็นสำหรับการตรวจสอบต่อกะ

รับผลิตไลน์การผลิตมาตรฐานที่มีความกว้างของ 5 เมตร และความเร็วในการออกแบบของ 5 เมตร per minute ตัวอย่างเช่น กำลังการผลิตรายวันสามารถเข้าถึงได้ 7 ถึง 10 ตัน (ขึ้นอยู่กับข้อกำหนดของผลิตภัณฑ์) เกือบสองเท่าของอุปกรณ์ที่คล้ายคลึงกันเมื่อห้าปีที่แล้ว

จุดควบคุมคุณภาพที่สำคัญ

ระบบตรวจสอบออนไลน์

สายการผลิตระดับไฮเอนด์มีการติดตั้งเกจวัดความหนาด้วยเลเซอร์ เซ็นเซอร์อุณหภูมิอินฟราเรด และระบบตรวจสอบด้วยภาพเพื่อตรวจสอบความหนาของแผ่น อุณหภูมิการยืด และความสมบูรณ์ของตารางแบบเรียลไทม์ เมื่อส่วนเบี่ยงเบนความหนาเกิน ±0.08มม หรืออุณหภูมิเบี่ยงเบนไปจากค่าที่ตั้งไว้ด้วย ±5°ซ ระบบจะแจ้งเตือนและปรับพารามิเตอร์กระบวนการโดยอัตโนมัติ

มาตรฐานการตรวจสอบผลิตภัณฑ์สำเร็จรูป

ผลิตภัณฑ์แต่ละชุดจะต้องได้รับการสุ่มตัวอย่างและตรวจสอบตามมาตรฐาน GB/T 17689 หรือ ASTM D6637 รายการตรวจสอบได้แก่:

1. การทดสอบแรงดึงและการยืดตัวตามยาวและตามขวาง
2. การทดสอบความแข็งแรงของจุดเชื่อมต่อ (แรงลอกของจุดเชื่อมต่อต้องถึง ≥50นิวตัน )
3. การกำหนดปริมาณคาร์บอนแบล็ก (ข้อกำหนดมาตรฐาน 2% ถึง 3% )
4. การทดสอบเวลาเหนี่ยวนำออกซิเดชัน (OIT) ( ≥20นาที )
5. การทดสอบความเสถียรของมิติ ( ≤2% อัตราการหดตัวเนื่องจากความร้อน)

แนวโน้มการพัฒนาอุตสาหกรรมและวิวัฒนาการทางเทคโนโลยี

สายการผลิต geogrid แบบสองทิศทางกำลังพัฒนาไปสู่ความชาญฉลาด การผลิตที่เป็นมิตรต่อสิ่งแวดล้อม และความกว้างที่กว้างขึ้น ลักษณะวิวัฒนาการทางเทคโนโลยีของอุตสาหกรรมในปัจจุบัน ได้แก่ :

• การควบคุมอัจฉริยะ: การใช้ระบบควบคุม PLC และ HMI แบบบูรณาการเพื่อให้บรรลุการควบคุมอัตราส่วนการยืด อุณหภูมิ และความเร็วแบบวงปิด โดยมีอัตราคุณสมบัติของผลิตภัณฑ์คงที่สูงกว่า 98%
• การพัฒนาความกว้างที่กว้างขึ้น: ความกว้างของสายการผลิตหลักได้ขยายจากแบบเดิม 3.9 เมตร ถึง 5.3 ถึง 6.0 เมตร ลดจำนวนข้อต่อในการก่อสร้างและปรับปรุงประสิทธิภาพการติดตั้ง
• การประหยัดพลังงานและลดการใช้พลังงาน: ระบบทำความร้อนแบบเหนี่ยวนำแม่เหล็กไฟฟ้าแบบใหม่เข้ามาแทนที่การให้ความร้อนด้วยความต้านทานแบบเดิม ส่งผลให้เวลาอุ่นสั้นลง 30% และลดการใช้พลังงานโดย 15% ถึง 20%
• บูรณาการมัลติฟังก์ชั่น: สายการผลิตบางสายมีฟังก์ชันการเชื่อมด้วยอัลตราโซนิกและการเคลือบผิว ซึ่งช่วยให้สามารถผลิต geogrid คอมโพสิตและขยายไปสู่การใช้งานที่ครอบคลุม เช่น การระบายน้ำและการป้องกันการรั่วซึม

ตามสถิติอุตสาหกรรม คาดว่าขนาดตลาดธรณีสังเคราะห์ทั่วโลกจะเกิน 18 พันล้านดอลลาร์ ภายในปี 2569 โดยมี geogrid แบบสองทิศทางคิดเป็นประมาณ 25% ถึง 30% . ภูมิภาคเอเชียแปซิฟิกซึ่งได้รับแรงหนุนจากการก่อสร้างโครงสร้างพื้นฐานที่เร่งรัด ได้กลายเป็นภูมิภาคที่มีปริมาณการติดตั้งสายการผลิต geogrid แบบสองทิศทางใหม่ที่ใหญ่ที่สุด โดยยังคงอัตราการเติบโตต่อปีอยู่ที่ 8% ถึง 12% .

คำแนะนำในการจัดซื้อและการบำรุงรักษา

ประเด็นสำคัญในการเลือกอุปกรณ์

เมื่อซื้อ A สายการผลิต geogrid แบบสองทิศทาง ควรตรวจสอบตัวชี้วัดทางเทคนิคต่อไปนี้:

• อัตราส่วนการยืดตัวสูงสุดเป็นไปตามข้อกำหนดเกรดความแข็งแกร่งของผลิตภัณฑ์เป้าหมายหรือไม่
• ไม่ว่าระบบควบคุมอุณหภูมิจะมีความแม่นยำถึงภายในหรือไม่ ±2°ซ
• ไม่ว่าจะควบคุมเวลาเปลี่ยนแม่พิมพ์ภายในหรือไม่ 2 ชั่วโมง ถึง support flexible switching between multiple specifications
• มีการติดตั้งระบบรีไซเคิลและอัดเม็ดขยะแบบสมบูรณ์หรือไม่

ประเด็นสำคัญในการบำรุงรักษารายวัน

เพื่อให้มั่นใจว่าสายการผลิตมีการทำงานที่มั่นคงในระยะยาว ขอแนะนำขั้นตอนการบำรุงรักษาต่อไปนี้:

1. ทำความสะอาดตะแกรงอัดรีดทุกกะเพื่อป้องกันไม่ให้สิ่งเจือปนอุดตันและส่งผลต่อคุณภาพหลอมเหลว
2. ตรวจสอบการสึกหรอของพื้นผิวลูกกลิ้งยืดทุกสัปดาห์ ซ่อมแซมทันทีเมื่อสึกหรอเกิน 0.1มม
3. ปรับเทียบเซ็นเซอร์อุณหภูมิและเกจวัดความหนาทุกเดือนเพื่อให้แน่ใจว่าข้อมูลการตรวจจับแม่นยำ
4. เปลี่ยนน้ำมันหล่อลื่นลดเกียร์และตรวจสอบความตึงของโซ่ทุกไตรมาส
5. ดำเนินการตรวจสอบความแม่นยำอย่างครอบคลุมทุกปี รวมถึงการสอบเทียบอัตราส่วนการยืดและการทดสอบฉนวนของระบบไฟฟ้า
